仪表温度,压力,流量,液位故障分析及测量

来源:安徽氟源泵阀整理发布
   仪表通常使用在压力容器,气液管道,温度及流量的测量,使用场合很多,使用环境也不同,使用仪表的设备如果仪表出现故障是很麻烦的,对生产及设备使用是有一定影响的,那么常见的仪表故障有哪些呢,下面对仪表温度,压力,流量,液位等故障进行分析;

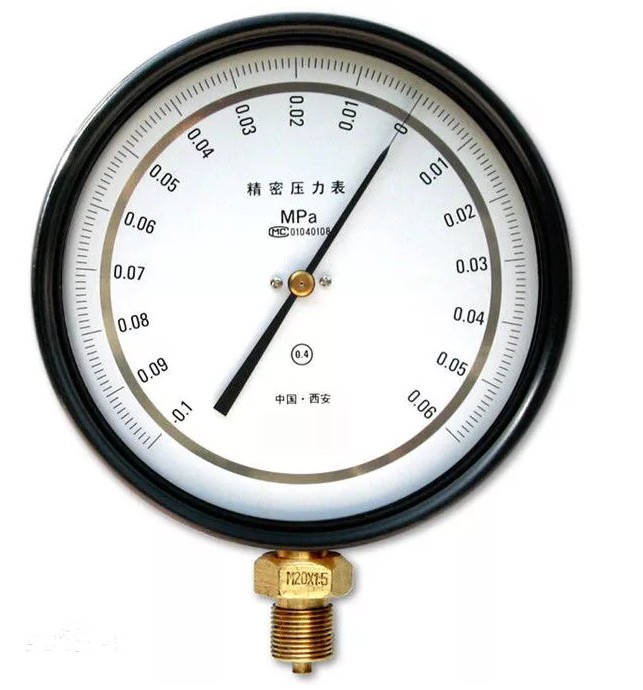

仪表

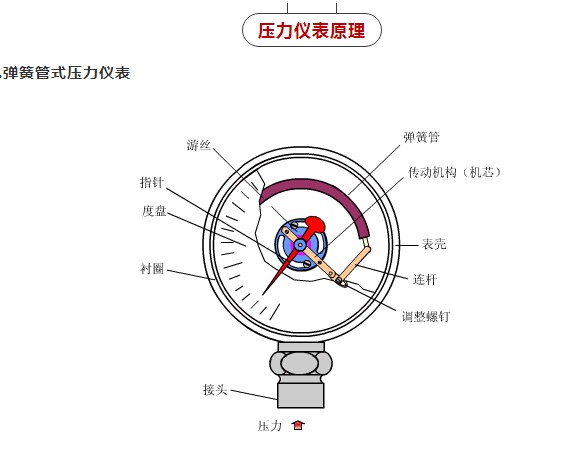

一、压力仪表系统常见故障及分析
1、压力突然变小、变大或指示曲线无变化:此时应检查变送器引压系统,检查根部阀是否堵塞、引压管是否畅通、引压管内部是否有异常介质、排污丝堵及排污阀是否泄漏等。冬季介质冻也是常见现象。变送器本身故障可能性很小。
2、压力波动大:这种情况首先要与工艺人员结合,一般是由操作不当造成的。参与调节的参数要主要检查调节系统。
仪表
二、液位仪表系统常见故障及分析
1、液位突然变大:主要检查变送器负压室引压系统是否堵、泄漏、集气、缺液等。灌液的具体方法是:按照停表顺序先停表;关闭正负压根部阀;打开正负压排污阀泄压;打开双室平衡容器灌液丝堵;打开正负压室排污丝堵;此时液位指示最大。关闭排污阀;关闭正负压室排污丝堵;用相同介质缓慢灌入双室平衡容器中,此时微开排污丝堵排气;直至灌满为止,此时打开正压室丝堵,变送器指示应回零位。然后按照投表顺序投用变送器。
2、液位突然变小:主要检查正压室引压系统是否堵、漏、集气、缺液、平衡阀是否关死等。检查引压系统是否畅通的具体方法是停变送器,开排污阀,检查排污情况(不能外泄的介质除外)。
3、总控室指示与现场液位不相符:首先判断是不是现场液位计故障,此时可以人为增大或降低液位,根据现场和总控指示情况具体分析问题原因(现场液位计根部阀关闭、堵塞、外漏易引起现场指示不准)。可以通过检查零点、量程、灌液来恢复液位正常。如果仍不正常,可通知工艺人员现场监护拆回变送器打压调校。
4、液位波动频繁:首先和工艺人员结合检查进料、出料情况,确定工艺状况正常后,可通过调整PID参数来稳定。具体方法是:调节阀投手动状态,先调整设定值与测量值一致,使液位波动平稳下来,再慢慢调整调节阀开度,使液位缓慢上升或下降,达到工艺要求,再调整设定值与测量值一致,待参数稳定后调节阀投自动。
三、温度仪表系统常见故障分析
1、温度突然增大:此故障多为热电阻(热电偶)断路、接线端子松动、(补偿)导线断、温度失灵等原因引起,这时需要了解该温度所处的位置及接线布局,用万用表的电阻(毫伏)档在不同的位置分别测量几组数据就能很快找出原因。
2、温度突然减小:此故障多为热电偶或热电阻短路、导线短路及温度失灵引起。要从接线口、导线拐弯处等容易出故障的薄弱点入手,一一排查。现场温度升高,而总控指示不变,多为测量元件处有沸点较低的液体(水)所致。
3、温度出现大幅度波动或快速震荡:此时应主要检查工艺操作情况(参与调节的检查调节系统)。
四、流量仪表系统常见故障及分析
1、流量指示值最小:一般由以下原因造成:检测元件损坏(零点太低。;显示有问题;线路短路或断路;正压室堵或漏;系统压力低;参与调节的参数还要检查调节器、调节阀及电磁阀。
2、流量指示最大:主要原因是负压室引压系统堵或漏。变送器需要调校的可能不大。
3、流量波动大:流量参数不参与调节的,一般为工艺原因;参与调节的,可检查调节器的PID参数;带隔离罐的参数,检查引压管内是否有气泡,正负压引压管内液体是否一样高。
